यूएचजेड श्रृंखला चुंबकीय स्तर गेज

चुंबकीय स्तर गेज चुंबकीय युग्मन के सिद्धांत पर काम करता है। एक चुंबकीय फ्लोट मुख्य ट्यूब के अंदर तरल स्तर के साथ उठता और गिरता है। फ्लोट चुंबकीय क्षेत्र बाहरी संकेतक में फ़्लिपिंग चुंबकीय झंडे को सक्रिय करता है। तरल स्तर की स्थिति दिखाने के लिए झंडे रंग बदलते हैं। यह डिज़ाइन संकेतक को प्रक्रिया तरल से पूरी तरह से अलग रखता है, रिसाव और संदूषण को रोकता है।

यूएचजेड श्रृंखला में मानक टैंक स्थापनाओं के लिए साइड माउंट मॉडल शामिल हैं। बुनियादी स्टेनलेस स्टील संस्करण सामान्य औद्योगिक अनुप्रयोगों के लिए उपयुक्त है। मध्यम दबाव संस्करण टिकाऊ स्टेनलेस स्टील निर्माण के साथ उच्च दबाव आवश्यकताओं को संभालता है। ये मॉडल विभिन्न प्रक्रिया कनेक्शन और फ़्लैंज मानकों के साथ उपलब्ध हैं।

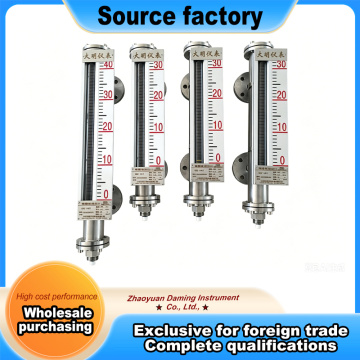

संक्षारक तरल अनुप्रयोगों के लिए, कई संक्षारणरोधी संस्करण उपलब्ध हैं। यूपीवीसी निर्माण मॉडल सामान्य अम्ल और क्षार समाधान के लिए उपयुक्त है। यह किफायती संक्षारण प्रतिरोध प्रदान करता है। पीपीआर निर्माण मॉडल हाइड्रोक्लोरिक एसिड, पतला सल्फ्यूरिक एसिड और अन्य अकार्बनिक संक्षारक तरल पदार्थों के लिए डिज़ाइन किया गया है। अद्वितीय इन्सुलेशन गुण इसे बाहरी पानी के टैंक और भूमिगत भंडारण टैंक के लिए उपयुक्त बनाते हैं। PTFE लाइन्ड मॉडल स्टेनलेस स्टील इनर ट्यूब के साथ उन्नत PTFE लाइनिंग तकनीक का उपयोग करता है। यह उत्कृष्ट रासायनिक प्रतिरोध और उच्च संरचनात्मक ताकत प्रदान करता है। यह सांद्र सल्फ्यूरिक एसिड सहित मजबूत संक्षारक मीडिया के लिए सबसे अच्छा विकल्प है।

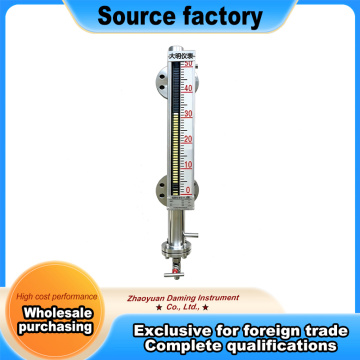

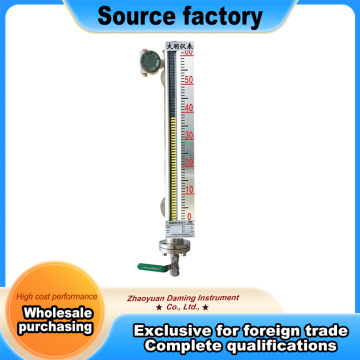

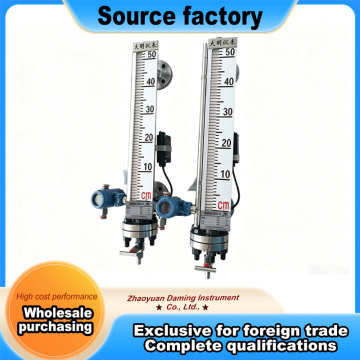

तापमान संवेदनशील अनुप्रयोगों के लिए, गर्म और इंसुलेटेड संस्करण उपलब्ध हैं। स्टीम जैकेटेड मॉडल मुख्य ट्यूब के चारों ओर एक स्टीम हीटिंग परत जोड़ता है। यह परिवेश के तापमान में परिवर्तन के कारण मापे गए माध्यम को जमने या जमने से रोकता है। विद्युत ताप का पता लगाने वाला मॉडल समान ताप वितरण प्रदान करने के लिए अंतर्निर्मित विद्युत ताप तत्वों का उपयोग करता है। यह कम तापमान फ्रीज संरक्षण अनुप्रयोगों के लिए उपयुक्त है। वैक्यूम जैकेटेड मॉडल मापा माध्यम और बाहरी वातावरण के बीच थर्मल इन्सुलेशन प्रदान करता है। जब ट्यूब का तरल तापमान बहुत कम होता है तो यह मापने वाली ट्यूब की सतह पर पाला बनने से रोकता है।

भारी धूल या लोहे के बुरादे वाले कठोर औद्योगिक वातावरण के लिए, चुंबकीय इलेक्ट्रॉनिक दो रंग मॉडल उपलब्ध है। यह उपकरण तरल स्तर प्रदर्शित करने के लिए इलेक्ट्रॉनिक सर्किट द्वारा संचालित एलईडी लाइट बार का उपयोग करता है। लाल और हरे रंग के परिवर्तन वास्तविक तरल स्तर की स्थिति को दर्शाते हैं। यह लंबी दूरी की पठनीयता के साथ उत्कृष्ट दृश्यता प्रदान करता है। यह स्टील मिलों, कोकिंग संयंत्रों और बिजली उत्पादन सुविधाओं के लिए विशेष रूप से उपयुक्त है।

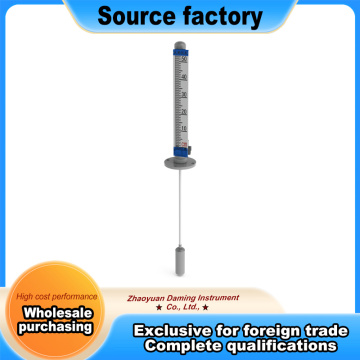

यूएचजेड श्रृंखला में उन अनुप्रयोगों के लिए शीर्ष माउंट मॉडल भी शामिल हैं जहां साइड माउंटिंग व्यावहारिक नहीं है। बुनियादी स्टेनलेस स्टील शीर्ष माउंट संस्करण संभावित रिसाव बिंदुओं को कम करता है। यह विशेष रूप से मजबूत एसिड, मजबूत क्षार और हल्के तेलों के लिए उपयुक्त है। विभिन्न संक्षारण प्रतिरोध आवश्यकताओं के लिए एंटीकोर्सिव टॉप माउंट संस्करण यूपीवीसी, एफआरपीपी और पीपीआर सामग्रियों में उपलब्ध हैं। पीटीएफई पंक्तिबद्ध शीर्ष माउंट मॉडल उत्कृष्ट संक्षारण प्रतिरोध और उच्च तापमान क्षमता प्रदान करता है।

चुनौतीपूर्ण स्थापना स्थितियों के लिए, विशेष संस्करण उपलब्ध हैं। निर्देशित ट्यूब मॉडल में एक सुरक्षात्मक ट्यूब शामिल है जो मार्गदर्शन प्रदान करती है और फ्लोट को फ़ीड प्रवाह या आंदोलन से बचाती है। यह अशांत प्रवाह या मिश्रण वाली स्थितियों के लिए उपयुक्त है। साइड डिस्प्ले मॉडल के साथ बाईपास प्रकार का शीर्ष माउंट कम तरल स्तर माप के लिए डिज़ाइन किया गया है। सुविधाजनक देखने के लिए डिस्प्ले पैनल को ऊंचा या नीचे रखा जा सकता है।

यूएचजेड श्रृंखला के अनुप्रयोगों में पेट्रोलियम शोधन, रासायनिक प्रसंस्करण, उर्वरक उत्पादन, दवा निर्माण, खाद्य और पेय पदार्थ, बिजली उत्पादन, जल उपचार, समुद्री और सैन्य उद्योग शामिल हैं। इन उपकरणों का उपयोग तरल स्तर संकेत और नियंत्रण के लिए विभिन्न टैंकों, टावरों, जहाजों और गोलाकार कंटेनरों पर किया जाता है।

उपयुक्त चुंबकीय स्तर गेज, रिमोट सिग्नल आउटपुट के लिए ट्रांसमीटर और माउंटिंग हार्डवेयर सहित पूर्ण स्तर माप समाधान इकट्ठे किए जा सकते हैं। ग्राहकों को मापने की सीमा, दबाव रेटिंग, तापमान आवश्यकताओं, मीडिया संगतता और स्थापना प्रकार सहित उनके विशिष्ट एप्लिकेशन के लिए सही कॉन्फ़िगरेशन का चयन करने में मदद करने के लिए तकनीकी सहायता उपलब्ध है।
